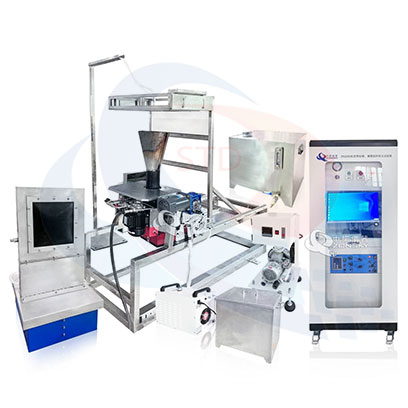

ZY6205 航空用軟管、硬管組件的防火試驗機
ZY6205 航空用軟管、硬管組件的防火試驗機，是中諾儀器依據FAR、CCAR及HB系列多標準研發的專用航空檢測設備，專門用于民用飛機用軟管、硬管組件的防火性能測試，涵蓋蛇形管、管路連接件、套有防護套管的軟管組件等各類航空管道組件。設備
應用范圍：
- 適用范圍
- 符合標準
- 主要特點
- 主要參數
- 技術服務
一、產品概述
ZY6205 航空用軟管、硬管組件的防火試驗機，是中諾儀器依據FAR、CCAR及HB系列多標準研發的專用航空檢測設備，專門用于民用飛機用軟管、硬管組件的防火性能測試，涵蓋蛇形管、管路連接件、套有防護套管的軟管組件等各類航空管道組件。設備通過模擬航空潛在火區環境，檢測輸送可燃液體的管道組件耐火性能，驗證組件是否滿足CCAR23.1183、CCAR25.1183、CCAR27.1183、CCAR29.1183及組件專用規范的耐火要求，集成燃燒器、振動機構、油液循環等全套核心部件，結構規范、檢測精準、運行穩定，廣泛應用于航空管道組件生產企業、航空質檢機構、科研院校，為航空管道組件出廠檢驗、適航認證、科研測試提供可靠技術支撐，嚴格契合多標準試驗要求，保障民用飛機飛行安全。
二、適用范圍
適用于民用飛機用軟管和硬管組件的防火試驗，具體涵蓋蛇形管、管路連接件和套有防護套管的軟管組件。試驗核心目的是檢測安裝在潛在火區內、用于輸送可燃液體的軟管、硬管組件的耐火性能，驗證該類組件是否滿足CCAR23.1183、CCAR25.1183、CCAR27.1183、CCAR29.1183以及組件專用規范規定的耐火要求，適配航空管道組件生產質檢、航空適航檢測、科研研發等各類場景，契合民用飛機潛在火區管道防護的檢測需求。
三、符合標準
- 美國聯邦航空條例 FAR25.1183 條“輸送可燃液體的組件”
- 中國民航局運輸類飛機標準 CCAR25.1183 條“輸送可燃液體的組件”
- HB7044-2014 《民用飛機軟管和管組件防火試驗要求》
四、核心特點
- 多標準適配：同時符合FAR、CCAR、HB三大系列標準，可滿足民用飛機管道組件適航檢測、合規認證的多維度要求，無需額外更換設備。
- 全組件覆蓋：可測試蛇形管、管路連接件、帶防護套管的軟管組件等各類民用飛機軟管、硬管組件，適配不同規格航空管道試驗需求。
- 標準燃燒系統：燃油燃燒器設計嚴格對標標準，噴嘴噴射角、額定流量、油壓控制精準，錐形筒采用耐高溫、防腐蝕金屬材質，確?；鹧鎱?shù)穩定，貼合航空火區模擬需求。
- 完整系統配置：集成燃燒器、振動機構、燃燒試驗臺、排煙罩、溫度測量設備、油液循環和加熱設備等全套核心部件，可模擬航空潛在火區環境，一站式完成防火試驗。
- 精準參數控制：配備油壓調整器，可精準調節油壓，確保燃油額定流量穩定在標準范圍內；燃燒器各部件尺寸精準，定位規范，保障試驗數據可靠。
- 安全規范設計：配備排煙罩及時排出燃燒廢氣，溫度測量設備實時監測試驗溫度，結合油液循環加熱系統，既保障試驗安全，又確保試驗環境貼合航空實際場景。
五、基礎技術參數
- 整機組成：由燃燒器、振動機構、燃燒試驗臺、排煙罩、溫度測量設備、油液循環和加熱設備等核心部件組成，系統配置完整，可直接開展試驗。
-
燃燒器（核心部件）：
- 類型：燃油燃燒器，噴嘴噴射角80°；
- 額定流量：在0.71MPa壓力下，額定流量為（0.3780±0.0126）L/min；
-
燃燒器錐形筒：
- 材質：310不銹鋼或類似防腐蝕、耐高溫金屬；
- 尺寸：長度（318±3）mm、厚度（1.27±0.38）mm；
- 開口尺寸：高（152±3）mm、寬（280±3）mm。
- 內部固定片：位于氣流管中間，距離燃油噴嘴尖95mm；固定片定位使點火器處于10點至11點鐘中間位置（從外往里看），定位精準。
- 出口固定片：位于空氣導管末端，保障燃燒器氣流穩定。
- 油壓調整器：可靈活調節油壓，確保產生（0.378±0.0126）L/min的額定燃油流量，滿足標準試驗要求。
- 試驗環境：可模擬民用飛機潛在火區環境，配套油液循環和加熱設備，可實現可燃液體輸送模擬及試驗溫度精準控制，貼合航空實際試驗場景。
- 輔助系統：振動機構可模擬飛機飛行過程中的振動環境，提升試驗真實性；排煙罩及時排出燃燒廢氣，保障實驗室環境安全；溫度測量設備實時采集試驗溫度數據，便于試驗分析。
