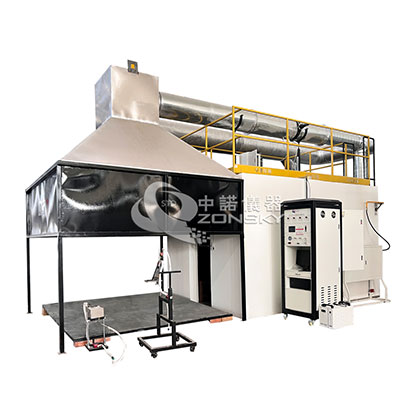

1.1. 10MW大型量熱儀系統
1.1.1.適用范圍：
在受控條件下測試樣品，量化其火災危險性參數（熱釋放速率、火焰?zhèn)鞑サ龋?。是以通過燃燒產物氣流中氧氣濃度計算出的氧氣消耗量以及燃燒產物時熱釋放速率為設計原理。材料的熱釋放速率也是材料燃燒性能中最重要的參數。該設備能比較準確地測量材料燃燒過程中的熱釋放速率。此儀器測試便捷精準，對于預測火災危害及其阻燃防治處理極為重要。
1.1.2.儀器主要特點：
1.1.2.1.控制部分采用嵌入式工控機控制，信號的收集和處理采用16位高精度板卡，精度等級可達到百分之一，性能穩定，重復性好。
1.1.2.2.計算機控制界面：采用高檔設備和儀器專業開發軟件（Labview)，界面嚴謹，自動化程度高，所有的繁瑣程序和運算都已集成在計算機里，反應速度非?？?，操作方便，人性化界面，傻瓜式操作。
1.1.2.3.操作軟件：Windows 操作界面，Labview風格，完善的安全機制。計算機輸出數據為燃燒熱釋放速率、總釋熱量、煙氣釋放速率、CO2生成速率、煙霧濃度等。測試期間實時顯示熱流--時間曲線，總熱釋放率--時間曲線，二氧化碳CO2產生量，一氧化碳CO產生量，煙的產生量，表面溫度--時間曲線。
1.1.3.總體要求：
1、最大量熱范圍≥10MW；
2、量熱儀在30%～100%量程區間，具備庚烷校準總熱值偏差≤±5%；
3、系統排煙速率V298≥35m3/s;
4、量熱儀具備高實時性和響應能力：系統總體滯后時間≤20秒，響應時間≤12秒；
5、系統整體機械部分除鋼梁和球閥外的主體均為不銹鋼；
6、測量系統除量熱取樣外，還具備擴展接口，便于風速測量、FTIR采用；

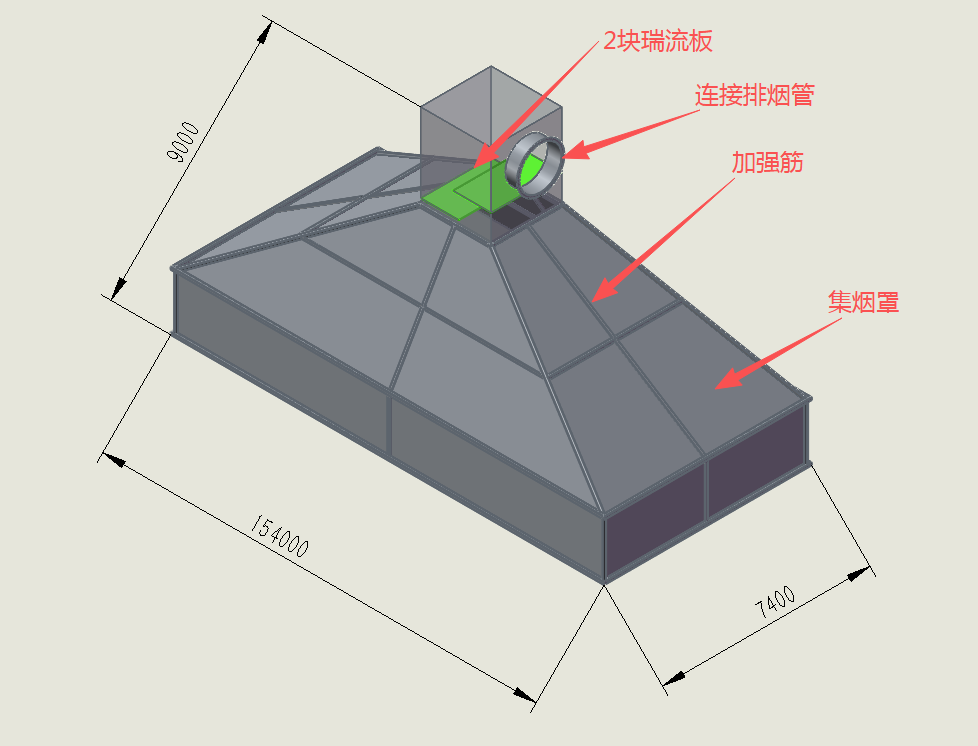

1.1.4.集煙罩（定制）
集煙罩示意圖
1、收集煙罩，暫定尺寸為15.4米x7.4米，結合現場布局設計，實際偏差≤±10%；錐形收集器的頂部為寬*深*高2500*2500*3000mm立方體，為增加湍流效果，采用兩塊1300*2500mm的鋼板安裝在頂部的正方體內，形成煙氣均流器。
2、采用304不銹鋼材質，厚度2mm，采用氬弧焊接，整體平整，；
3、為保證集煙罩的長期穩定不變形，在集煙罩的外側焊接加強筋，加強筋每0.8米一個；
4、集煙罩由于現場建筑原因，需現場組焊安裝；
5、集煙罩四邊橫梁采用30a工字鋼做邊框。
1.1.5.排煙管道
1、管道直徑1.5m，304不銹鋼材質，厚度為2mm，含配套接頭與管件

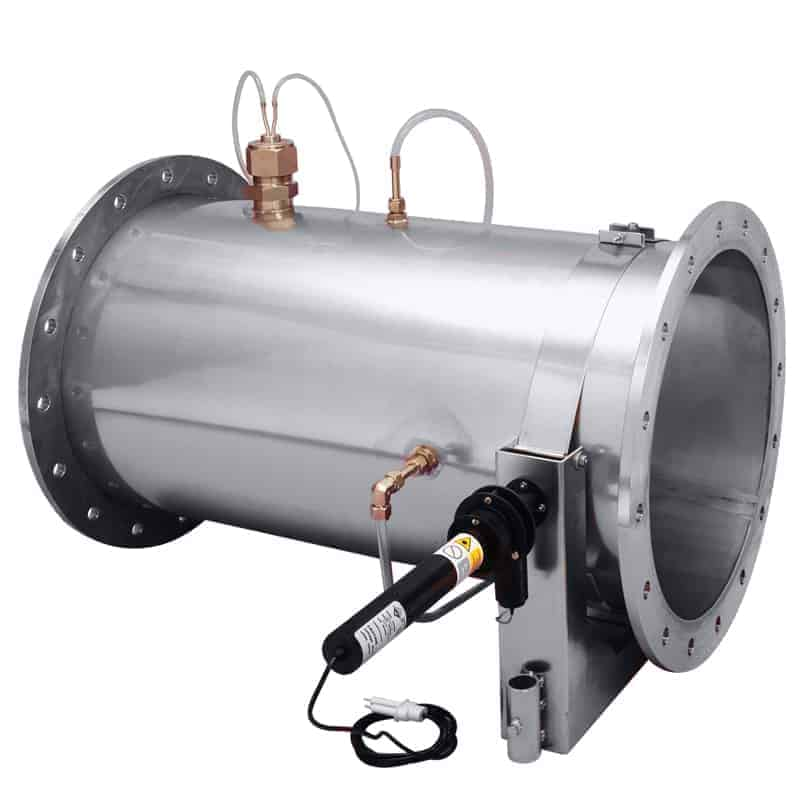

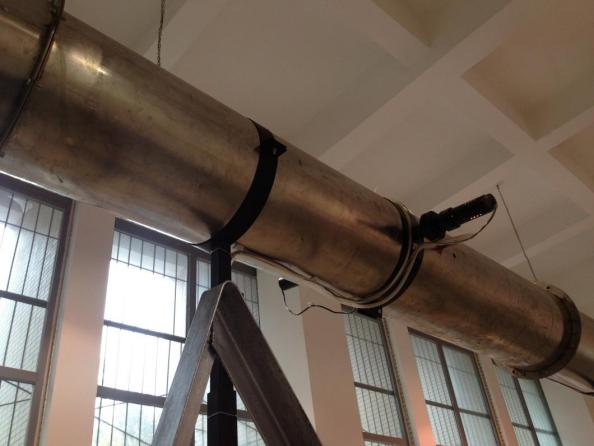

1.1.6.測量管道
測量管道現場圖 測量管道示意圖
1、管道直徑1.5m，304不銹鋼材質，厚度為2mm，長度為1米。安裝測量探頭和配套接口
1.1.7.溫度傳感器

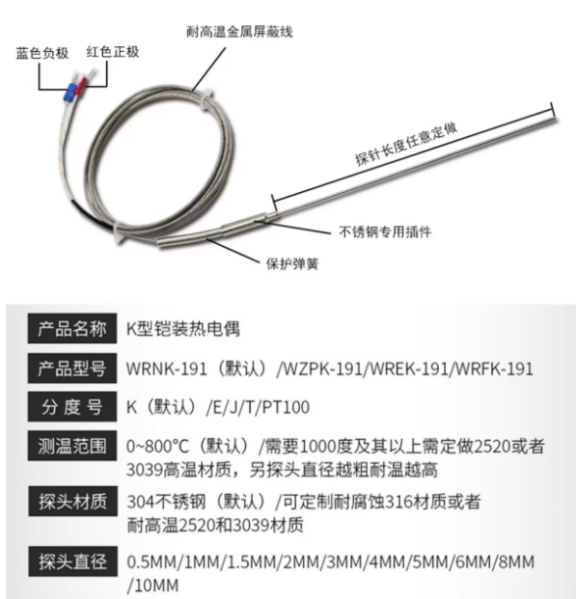

K型鎧裝熱電偶
1、管道熱電偶直徑0.5mm
2、精度：±0.1℃，量程：0～800℃
3、符合GB/T 16839.1-2018要求的鎧裝絕緣K型。

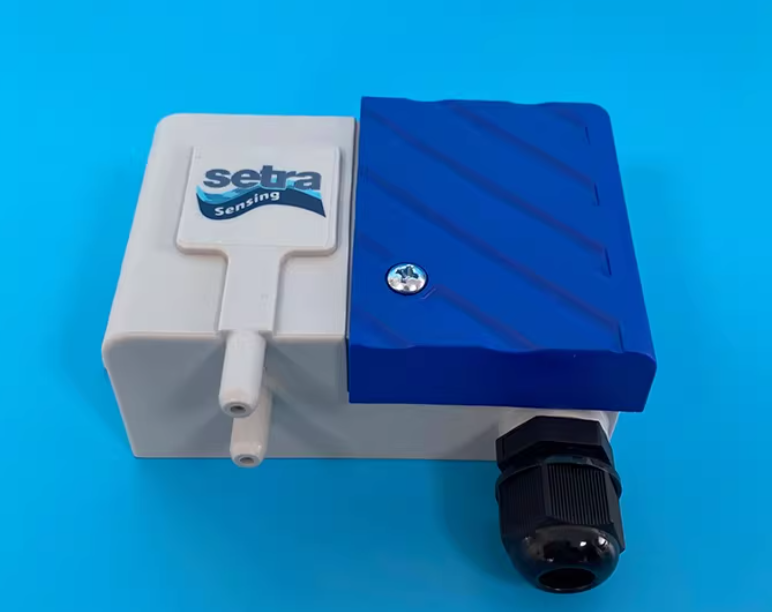

1.1.8.差壓傳感器
美國西特266系列差壓傳感器
Model266采用全不銹鋼氬弧焊敏感元件。張力不銹鋼膜片和一個固定電極構成一個可變電容。正壓使膜片向電極移動電容值增大，減小壓力，膜片則遠離固定電極。電容的這種變化通過Setra獨特的電子電路檢測并轉變?yōu)榫€性直流信號。氬弧焊張力敏感元件允許在任何方向有69KPa的過壓而不損壞，另外敏感元件的各部分具有良好的熱匹配系數。改善了傳感器的溫度特性和長期穩定性。
1、量程：0帕～500帕
2、精度 ±3帕
3、響應時間：≤1秒(90%輸出）
4、環境壓差裝置精度：±200pa
1.1.9.煙密度系統
1、燈
（1）類型：白熾燈
（2）色溫：（2900±100）K
（3）電源：24V低紋波直流電源
（4）電流波動范圍：±0.5%（包括短期、長期穩定性）
2、透鏡系統
（1）光束直接：＞20mm平行光束。
（2）光電管發光孔：位于其前面的透鏡焦點上，且其直徑與透視鏡焦距的比值＜0.04。
3、探測器
（1）精確度：±1.5%。
（2）線性度：線性度在所測量值的3%以內或絕對透光率1%以內。
（3）響應時間：≤3s。
（4）噪音和漂移：≤初始值的0.5%。
4、光系統濾光片：配置光密度范圍為0.05～2.0的5個濾光片，測量系統計算得出的光密度不超過濾光片標示值的±5%或0.01（以能體現最大公差者為準）。
1.1.10.樣氣過濾系統
1、過濾為三級，第一級為粗過濾裝置精度是30um，第二級為細過濾裝置精度是0.5um，第三級為精細精度是0.2um

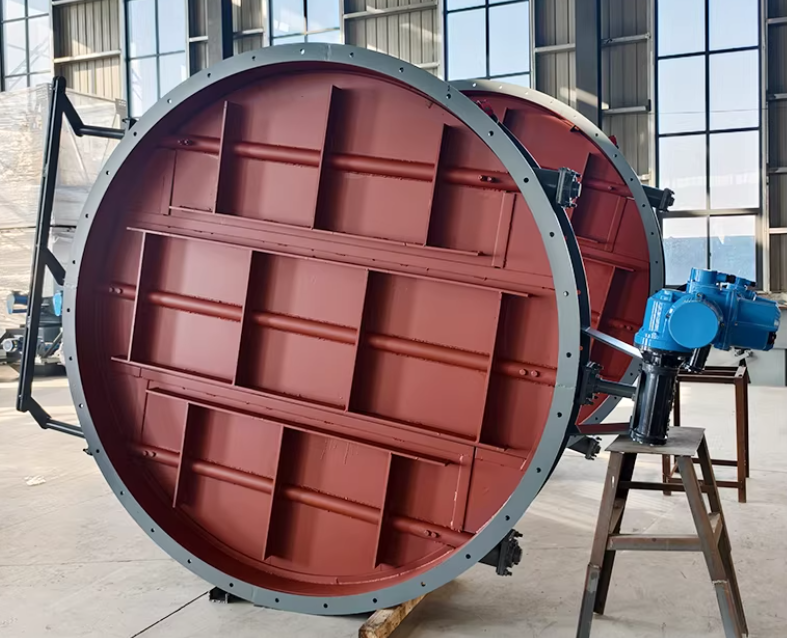

1.1.11.管道閥門
1、管道電動閥門φ1.5米，碳鋼材質
1.1.12.氣體分析柜
1、主要組件：由煙氣過濾器、冷阱、干燥柱、泵；
2、功能：支持采集煙氣樣品并吸收掉尾氣。
3、隔膜泵抽速≥30l/min，工作壓力0.5bar；
4、冷井制冷能力:25℃320J，溫度控制誤差:≦1℃，控制溫度:5℃±1℃；
5、樣氣流量≥3.5L/min；

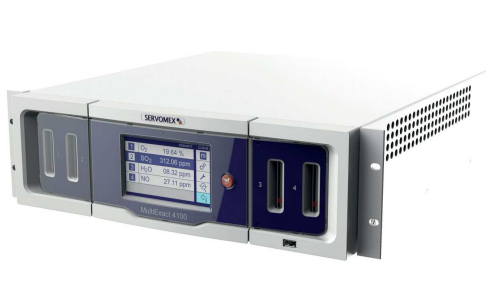

1.1.13.氣體分析儀
三合一氣體分析儀
一臺三合一氣體分析儀，具有O2,CO,CO2三通道，具有以下性能：
1、順磁型氧氣（O2）通道：
（1）分析范圍：在0-25%；
（2）精度（準確性）：±0.02%；
（3）分辨率：≤0.001%；
（4）漂移噪音：≤0.01%；
（5）響應時間：≤10s。
2、二氧化碳（CO2）通道：
（1）分析范圍：0-10%；
（2）精度（準確性）：±0.1%；
（3）分辨率：≤0.001%；
（4）漂移噪音：≤100ppm；
（5）響應時間：≤12s。
3、一氧化碳（CO）通道：
（1）分析范圍0-1%；
（2）精度（準確性）：0.01%；
（3）分辨率：0.001%；
（4）漂移噪音：≤20ppm；
（5）響應時間：≤12s。
1.1.14.試驗軟件
1、試驗軟件視窗式操作軟件——基于菜單條和下拉式菜單的操作軟件界面，試驗軟件有中文或英文可選，并且完全兼容windows10以上和linux操作平臺。
2、從試驗軟件可得出最大的平均燃燒熱釋放速率和平均熱釋放速率報告，包括平均熱釋放速率的圖形；試驗軟件可以配置特殊性能，如數據的平方、立方，可以將多個樣品的測試曲線放在同一個曲線中進行比較，數據支持EXCEL表格輸出。
3、試驗軟件具有以下功能：顯示儀器的狀態；校正儀器并儲存校正結果；收集測試過程中產生的數據，包括耗氧量、二氧化碳生成量、管道中的體積流量、煙密度；計算要求的參數并顯示計算結果，包括熱釋放速率、熱釋放總量、火焰增長率指數(FIGRA)、煙增長率指數(SMOGRA)、煙密度、產煙速率、產煙總量。
4、自動記錄采集數據，對于O2和CO2精度至少為0.01%,30分鐘漂移低于0.01%,CO通道至少為0.1
5、數據采集支持至少每3s或每秒記錄并保存以下有關數值：①時間；②通過燃燒器的丙烷氣的質量流量，mg/s；③雙向探頭的壓差，Pa；④相對光密度，無單位；⑤O2濃度，(V氧氣/V空氣）%；⑥CO2濃度，(V二氧化碳/V空氣）%；⑦小推車底部空氣導入口的環境溫度，K；⑧綜合測量區的三點溫度值，K。
6、試驗軟件具有顯示或者自動采集校正設備相關參數的功能。
1.1.15.排煙風機
1、280千瓦變頻離心風機
2、碳鋼風機，整體支架，皮帶傳動，帶檢修門，排污口，彈簧減震器，電機防雨罩。
1.1.16.變頻柜
1、電源輸入：AC380五線制；
2、變頻器功率：280KW；
3、含總空氣開關系統；
4、機柜含獨立風冷系統；
5、面板安裝電能表，至少顯示電壓、電流、功率；
6、機柜面板顯示工作頻率；
7、支持RS485遠程控制；
1.1.17.測量系統
1、可以測量和轉換至少11種不同的輸入信號，包括：溫度(熱電偶、RTD和熱敏電阻)；直流/交流電壓、2線和4線電阻、頻率和周期；直流/交流電流6位半精度電壓、電流采集
1.1.18.控制室測量系統配套
1、防火門定制（B1級）、觀察窗定制（B1級）、供電網絡，安裝環境改造（16平方米，以現場實際測量為準）
1.1.19.圖形工作站：
1、內存配置容量32GB
2、固態盤數量1 個，配置獨立顯卡
3、固態存儲容量1TB
4、機械硬盤數量1 個
5、機械硬盤總容量4TB，轉速7200rpm
6、顯卡顯存位寬64 位，顯存容量1GB
7、顯示屏分辨率2560×1440
8、顯示屏27 英寸
9、顯示屏防藍光，支持低頻閃≤-35dB
10、CPU 物理核數8，主頻2.2GHz
1.1.20.防爆攝像機
1、清晰度：400萬像素；
2、焦距：4/6/8毫米可選（根據現場選擇）；
3、防護方式：不銹鋼防護；接口方式：POE供電通訊含管路、防爆軟管；含配套安裝支架、防爆接線箱與電源適配器
1.1.21.配套輔材
1、配套輔材，至少包括接頭、支架、密封墊片、電線、電纜、管道、管件
1.2.數據傳感采集子系統
1.2.1.鎧裝熱電偶
1、類型：Ⅰ級K型鎧裝，耐高溫≥1000℃；直徑：2毫米；長度：≥1米；延長線：≥1米防水型引線
1.2.2.風速變送器
1、測量范圍：0～1米/秒，0～2米/秒，0～10米/秒，0～20米/秒，0～30米/秒，0～50米/秒（支持采購人可選）；
2、精度：0.2米/秒+3%*測量值（20攝氏度，1013h帕時）；
3、信號輸出：電流輸出型4～20毫安（三線制）
4、電氣負載≤500Ω，電壓輸出型0～10伏（三線制）,電氣負載≥10kΩ，485輸出型：支持ModBus-RTU協議；
5、響應時間：T90≤3秒；供電電源：20~28伏直流電；
6、電氣連接：M16×1.5；電纜直徑：4～8毫米；探桿長度：100毫米～500毫米，可定制外殼；防護等級：≥IP65（選擇顯示模塊時的防護等級為≥IP54）；
7、工作壓力：小于1Bar；工作溫度：變送器-40～+50攝氏度，探桿-40～+80攝氏度、-40～+120攝氏度、-40～+160攝氏度、-40～+200攝氏度、-40～+250攝氏度（支持采購人可選）；儲存環境：溫度-20～60攝氏度；濕度：0～85%RH
1.2.3.熱流傳感器
1、量程：0-50千瓦/平方米；
2、探頭直徑：25毫米；
3、校正精度：±3%；
4、線性：±2%；冷卻方式：
5、水冷（含水冷配件水泵、轉接頭、軟管等）；
6、安裝方式：法蘭；延長線：≥5米
1.2.4.壓差變送器
1、測量范圍：0-50帕；
2、電壓輸出：0-10伏；電流輸出：4～20毫安；
3、精度：≤±1%*量程；
4、響應時間：T90≤3秒；供電電源：20~28伏直流電；
5、電氣連接：M16×1.5；電纜直徑：4～8毫米；探桿長度：100毫米～500毫米，可定制外殼；防護等級：≥IP65（選擇顯示模塊時的防護等級為≥IP54）；
6、工作壓力：小于1Bar；工作溫度：變送器-40～+50攝氏度，探桿-40～+80攝氏度、-40～+120攝氏度、-40～+160攝氏度、-40～+200攝氏度、-40～+250攝氏度（支持采購人可選）；儲存環境：溫度-20～0攝氏度；濕度：0～85%RH
1.2.5.模擬量輸入模塊
1、≥200千樣點數/秒，16比特，8通道模擬輸入模塊，
2、可編程性，直接連接并適配不同傳感器，無需外部信號調理器
1.2.6.模擬量輸入模塊機箱
1、8槽USB3.0模塊機箱
1.2.7.熱電偶輸入模塊
1、16通道TC，24位
2、≥75樣點數/秒AI模塊
1.2.8.熱電偶輸入模塊機箱
1、14槽USB3.0模塊機箱
1.3.信息處理子系統
1.3.1.數據處理設備
1、用于后臺實驗數據存儲與分析，根據現場定制。
1.3.2.試驗監測設備
1、用于固定試驗場的試驗數據監控與服務配置，根據現場定制。
1.3.3.采集轉發設備
1、用于配置采集模塊，進行現場數據采集、存儲與轉發，根據現場定制。
1.3.4.試驗配置軟件
1、安裝在采集轉發設備上，用于試驗現場的傳感器配置
1.3.5.數據同步采集軟件
1、安裝在采集轉發設備上，用于各類試驗數據的實時采集，并支持與音視頻記錄進行同步，根據網絡情況可將試驗數據在后臺發送至數據服務器，也可暫存于本地
1.3.6.數據處理與分析軟件
1、安裝在數據處理設備上，用于記錄處理分析各類試驗數據
1.3.7.數據呈現與用戶UI
1、安裝在數據處理設備上，可通過網頁進行交互查看，響應使用者各類操作，并進行數據處理結果的可視化呈現
1.4.音視頻呈現子系統
1.4.1.防爆監控攝像機
1、≥200萬像素，紅外≥60米，焦距4毫米，支持錄音
2、帶防爆支架、防爆軟管、防爆接線箱和電源配件
1.4.2.槍式網絡攝像頭
1、≥400萬像素，全彩成像，帶POE供電
1.4.3.攝像機支架
1、配套鋼質支架，根據現場實際選擇
1.4.4.64路NVR
1、解碼性能支持基礎12路1080P解碼，開啟解碼最高可提升至16路1080P解碼
2、支持像機接入設計，最大支持接入各類≥800萬高清/拼接像機
3、8盤位，最大支持滿配≥10T硬盤，
4、支持HDMI4K超高清輸出，支持HDMI/VGA同異源可配
5、支持ISUP5.0以及GB/T28181協議；
1.5.集成系統
1.5.1.POE數據交換設備
1、≥24個10/100兆比特每秒自適應電口+1個10/100/1000兆比特每秒自適應上聯電口+1個10/100/1000兆比特每秒上聯光電復用口，其中24個口支持PoE/PoE+供電，最大PoE功率支持370瓦
2、交換容量≥8.8 Gbps，包轉發率≥14.88Mpps
3、非網管型交換設備，機架式。
1.5.2.接入層POE數據交換設備
1、 8個10/100/1000兆比特每秒電口（支持PoE/PoE+供電），1個10/100/1000兆比特每秒電口。
2、支持EWEB、APP、云平臺管理。
1.5.3.匯聚層POE數據交換設備
1、交換容量≥36Gbps，包轉發率≥26.78 Mpps每秒
2、24口10/100/1000兆比特每秒自適應電口（支持PoE/PoE+供電，PoE功率≥240瓦）
3、固化2個SFP千兆光口，至少支持VLAN、端口鏡像功能。
1.5.4.匯聚層數據交換設備
1、交換容量≥36Gbps，包轉發率≥26.78Mpps，24口10/100/1000兆比特每秒自適應電口（支持PoE/PoE+供電，PoE功率≥240瓦）
2、固化2個SFP千兆光口，至少支持VLAN、端口鏡像功能。
1.5.5.弱電箱
1、鋁合金材質，規格（長×寬×高）：800mm×600mm×200mm（±10%）,板材厚度≥2mm
2、防護性能≥IP65，支持散熱孔設計,SPCC冷軋鋼板PoE+供電
3、可支持安裝四臺交換機，含風扇，內置六孔位電源插板
1.5.6.42U機柜
1、SPCC冷軋鋼板，滿足1.2米深度
1.5.7.8T專用盤
1、視頻數據存儲≥25天
1.5.8.功放控制器
1、≥350瓦，4～16歐/70伏/110伏（采購人可選），插U盤或SD卡，帶收音，帶藍牙
2、5分區獨立音量調節，2路話筒，3路線路信號，高低音調節，自動默音功能，帶提示音，短路報警
1.5.9.音柱
1、乳白色鋁合金殼體和網罩，塑料蓋板
2、額定功率≥40瓦
3、定壓輸入≥100伏
4、靈敏度≥92分貝
5、頻率響應：140Hz-18KHz
6、喇叭單元≥4"低音×2+高音*1
7、材質：鋁合金
8、尺寸≥15*9.5*460毫米
1.5.10.無線AP控制器
1、固化8個千兆電口，固化2個千兆光口，可選配置≥1T硬盤(即插即用)，內置交流電功能可管理32個RAP或64個WALLAP（應用及URL特征庫升級，IPSec/秒SLVPN）
1.5.11.POE數據交換設備2
1、交換容量≥36 Gbps，包轉發率≥26.78Mpps，16口10/100/1000兆比特每秒自適應電口（支持PoE/PoE+供電，PoE功率≥240瓦）
2、固化2個SFP千兆光口，支持VLAN、端口鏡像功能，支持APP和云平臺統一管理
1.5.12.光信號數據交換設備
1、帶10個光模塊（根據現場配置）
1.5.13.接入POE數據交換設備
1、16個10/100/1000兆比特每秒自適應電口，一個千兆上聯光纖接口和一個千兆上聯自適應電口。
2、支持線速轉發；其中16個端口具有PoE功能，輸出功率高達180瓦，交換容量≥36Gbps，包轉發率≥27Mpps，非網管型交換設備，桌面式
1.5.14.無線AP
1、1167兆雙頻千兆吸頂AP，一個千兆LAN口上聯，內置天線，支持2.4兆赫茲/5兆赫茲雙頻通信，支持802.11a/b/g/n/acWave1/Wave2協議。2、支持AP與路由兩種工作模式，支持二層漫游，支持一體化組網，支持APP管理。支持PoE供電和本地供電,覆蓋半徑≥40米
1.6.集控中心大屏子系統
1.6.1.集控中心大屏
1、用于遠程指揮、現場實驗數據的大屏幕顯示與調度。
2、屏幕點間距：≤1.53毫米；
3、屏幕面積≥22.5平方米；
4、幀率：60赫茲；
5、單元板點數：≥21632點/單元板；
6、開關電源負荷：5伏/40安
7、含支撐鋼架輔材
1.6.2.集控中心席位臺(定制）
1、4席位，用于放置試驗監測臺式機，以及大屏控制終端、麥克風
1.6.3.配套連接頭與結構件、調試
1、用于連接采集模塊和傳感器
1.6.4.立式空調
1、3P,變頻，一級能效
1.6.5.集控中心環境集成系統
1、滿足集控中心對聲學環境的要求，避免出現回聲、共振等聲學缺陷；
2、滿足設備運行環境的靜電安全；
3、滿足設備運行溫濕度控制；此項包含集控中心頂部(B1級礦棉板,或鋁扣板）、墻面：膩子兩遍，無機涂料底漆與面漆（或隔音板）、地面（600×600×35mm，全鋼靜電地板）、窗簾等環境改造以及水電改造。系統方案需采購人現場確認
4、配備UPS電源，功率≥6KW。供電時間≥1小時。
1.6.6.補償導線
1、與鎧裝熱電偶匹配，防水型
1.6.7.設備電源線
1、RVB-3X4.0mm，RVV-2X2.5mm，根據現場配置
1.6.8.屏蔽線
1、六類屏蔽網線
1.6.9.光纖收發器
1、單模
1.6.10.光纖線
1、4芯單模
1.6.11.鍍鋅管
1、￠25mm，≥1.2mm厚
1.6.12.輔材
1、包括：金屬軟管、金屬線槽、接地線、接線盒與插座
